Tour de plaine en décembre
2005

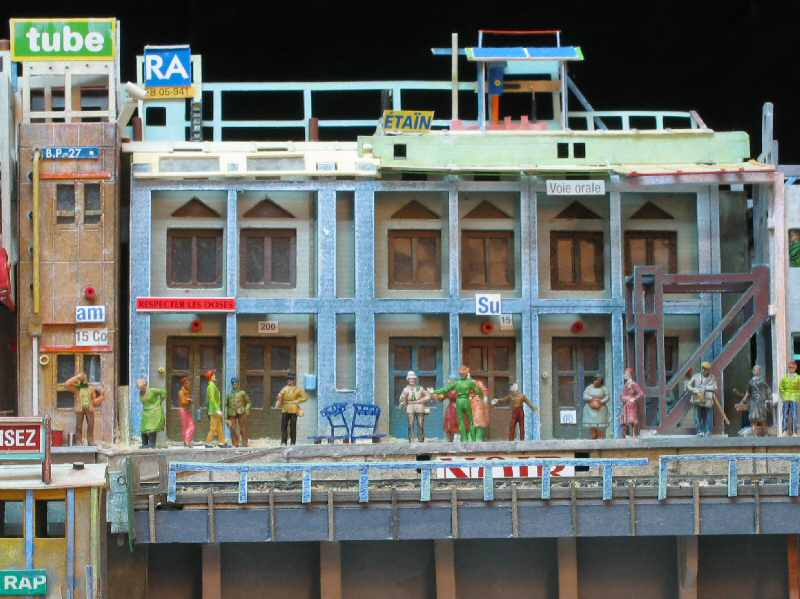

Réseaux Ferrés Réunis - Maquette
au
1/87e - voie de 9 mm - par Alain Fraval, module II
En imagettes cliquables pour voir les photos en grand. Page d'accueil Glossaire État des lieux en juin 2005
Enfin, voici le plan du module II, établi sur la chose finie. Grosso modo, le réseau est constitué d'un ovale AA à l'altitude 4 cm (épaisseur de la plaque de base) avec un petit embranchement de 2 voies de garage et un tiroir. Une voie en courbe ascendante, conduit en contournant l'Usine expériementale de concrétoclastie à la plaque tournante (PT, diamètre 40 cm) qui dessert - une voie en U (BB) à l'altitude 10,5. La PT donne accès également à une voie de service qui franchit un pont levis (!) et passe sous le bâtiment de l'ASAF. Au niveau supérieur (18,5 cm), la ligne XY est visiblement un tronçon inachevé ; en X, la construction du pont au-dessus de la PT a été interdite et, en Y, nul ne sait où débouche le tunnel qui s'ouvre là, au bout du quai de la gare de NOIR. Cette voie dessert le Restau U, c'est donc la plus importante. Pente maximum : effrayante (10 %) ; rayon de courbure minimum : effarant (20 cm). Mais on est en voie étroite et tout le matériel roulant est du type court.
Ce réseau n'a jamais été prévu ainsi. Il est constituté de 2 modules dont les limites sont figurées en pointillés sur le schéma) qui devaient se brancher sur le module I et ont été aménagés et contraints à se marier, et d'un petit module (à droite) ad hoc, fait pour "boucler" ce réseau.
Les trains roulent ? Oui. Un transfo, des inter pour commander les aiguilles et polariser les pointes de coeur, d'autres pour isoler les voies. Classique. Plus originaux sont les portiques qui assurent le contact avec les rails de la fabuleuse Plaque tournante - qui tourne. Fonctionnement entièrement et fièrement digital. Un ou plusieurs dispositifs électroniques pourront être installés pour assurer une animation automatique (va-et-vient, ralentissement, rebroussements et arrêts aléatoires).
A.F.
Vignol, déc. 2005
